Langzeitmessungen
Wir bieten ein Modul an, mit dem sich auf einfache Weise der Schallpegel langer Zeiträume protokollieren läßt. Anwendungen einer solchen Dauermessung liegen hier bei der Dauerüberwachung von Flughäfen, Verkehr, Industrieanlagen, Maschinen, Nachbarschaft, Veranstaltungszentren etc. Auch bei der Schallpegelmessung von Windkraftanlagen eignet sich dieses Modul.
Die Meßzeit reicht von Sekunden bis Monaten. Die Detailtiefe der Dauermessung ist dabei der Aufgabenstellung anpassbar. Dies reicht von einem mittleren Schallpegel pro Tag bis hin zu dem vollständigen Schallsignal. Zur Reduktion des Datenaufkommens einer Dauermessung kann der Audiomitschnitt direkt in das weit verbreitete Format mp3 zur Archivierung umgerechnet werden.
Das System zur Dauer-Messung bietet dabei folgende Funktionen:
-
Echtzeit-Visualisierung des Schallpegels
-
Protokollierung der relevanten Parameter
-
Berichterstellung
Neben der Analyse-Software bieten wir auch passendes Zubehör wie Meßmikrofone, Kalibratoren etc. an. Dabei decken wir die Leistungsklasse angefangen von praxiserprobten 1/2" Meßmikrofonen bis hin zu Klasse 1 PTB zugelassenen Systemen ab.
Unser System zur Langzeit-Messung zeigt den Schallpegel direkt an und legt die Meßwerte zur Protokollierung in Dateien ab.

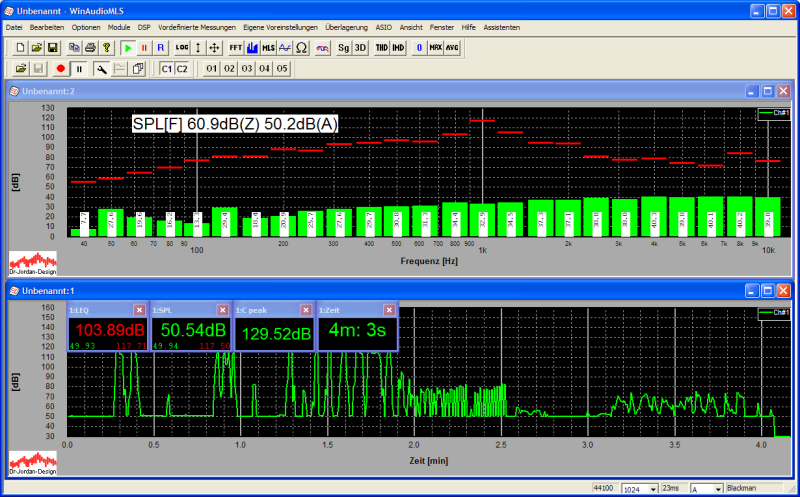

Echtzeit-Visualisierung
Es werden eine Vielzahl von Meßwerten während der laufenden Messung angezeigt.
-
L EQ (A)
-
L peak (C)
-
Taktmaximalpegel (5s)
-
Schallpegel mit den Zeitbewertungen (F, S, I)
-
Terzspektrum
-
Pegel-Zeitverlauf
Protokollierung
In einem einstellbaren Zeitraster werden folgende Parameter in eine Datei geschrieben.
-
L EQ (A+C+Z)
-
L peak (A+C+Z)
-
Taktmaximalpegel
-
Schallpegel mit den Zeitbewertungen (F, S, I) und den Frequenzbewertungen (A+C+Z)
-
Terzspektrum
Das Programm bietet auch die Möglichkeit die weit verbreiteten Perzentil Statistiken zu berechnen z.B. L95% oder L1%.
Das Datenaufkommen hängt von der gewünschten Detailtiefe ab, die Ihren Anforderungen gemäß eingestellt werden kann.
Datenmenge
Ein unkomprimierter Datenstrom des Audio-Signals in
CD-Qualität hat eine Datenrate von 700kBit/s also ca. 310Mbytes pro Stunde.
Solche Datenmenge können von modernen Festplatten in Größen von mehreren TBytes zwar
bewältigt werden. Allerdings ist die Datenmenge zu unhandlich für eine
Bearbeitung, Speicherung oder das Verschicken per EMail.
Eine Reduktion der Dynamik auf 8 Bit halbiert bereits die Datenmenge. Eine weitere
Reduktion kann durch eine geringere Abtastrate erreicht werden. Bei 8kHz
beträgt die Datenmenge nur noch ein Viertel, gleichzeitig erreicht man aber nur
noch "Telefonqualität". Dies ist in vielen Fällen zu
Dokumentationszwecken ausreichend.
Wesentlich effizienter ist eine Speicherung im mp3 Format. Das Datenaufkommen beträgt dann ca. 30Mbytes/h und dies praktisch ohne Klangeinbußen.
Wenn lediglich die Signalstatistiken gespeichert werden sollen, so ist die Datenmenge um Größenordnungen geringer. Es sind ca. 600Bytes pro Datenpunkt für einen kompletten Satz incl. Terzspektrum. Bei einer Messung pro Sekunde sind dies ca. 2Mbytes/h. Bei einer Messung pro Minute ergeben sich etwa 850kBytes pro Tag. Im Monat sind dies entsprechend 25Mbytes. Auf eine handelsübliche CD passt damit der Schallpegel über 2 Jahre mit einer Zeitauflösung von einer Minute.
Eine Messung enthält den integrierten Schallpegel sowie Spitzenwert jeweils gleichzeitig in den Bewertungen A, C und Z sowohl breitbandig als auch für Terz oder Oktavbänder.
| Format | Qualität | Datenmenge pro Stunde | Datenmenge pro Tag |
| Direkt (44100 16Bit) | CD | 310Mbytes | 7440Mbytes |
| 8Bit | FM-Radio | 155Mbytes | 3720Mbytes |
| 8Bit 8kHz | Telefon | 28Mbytes | 672Mbytes |
| MP3 64kBit/s | CD | 30Mbytes | 720Mbytes |
| 1 Messung pro s | nur Signalstatistik | 2Mbytes | 48Mbytes |
| 1 Messung pro Minute | nur Signalstatistik | 0,035Mbytes | 0,840Mbytes |
Sofern Sie das Audio-Signal direkt mitprotokollieren, können Sie die Daten automatisch in Blöcke von z.B. einer Stunde zerlegen. Damit wird auch das nachwievor bestehende Problem von Dateigrößen jenseits der 2Gbyte umgangen. Die Dateien werden auch viel handlicher. Auch auf modernen PCs wird das direkte Öffnen von umkomprimierten Audiodateien im Gbyte Bereich zur Geduldsprobe.
Bericht
Aus den Meßdaten kann ein automatischer Bericht einer Langzeit-Messung erstellt werden, der eine Vielzahl von Signalstatistiken und Grafiken z.B. Pegel-Zeitverläufe enthält.
Aus dem Protokoll eiern Dauer-Messung können nachträglich verschiedene Grafiken erzeugt werden., so daß eine sehr detaillierte Analyse über das Schallereignis möglich ist.
